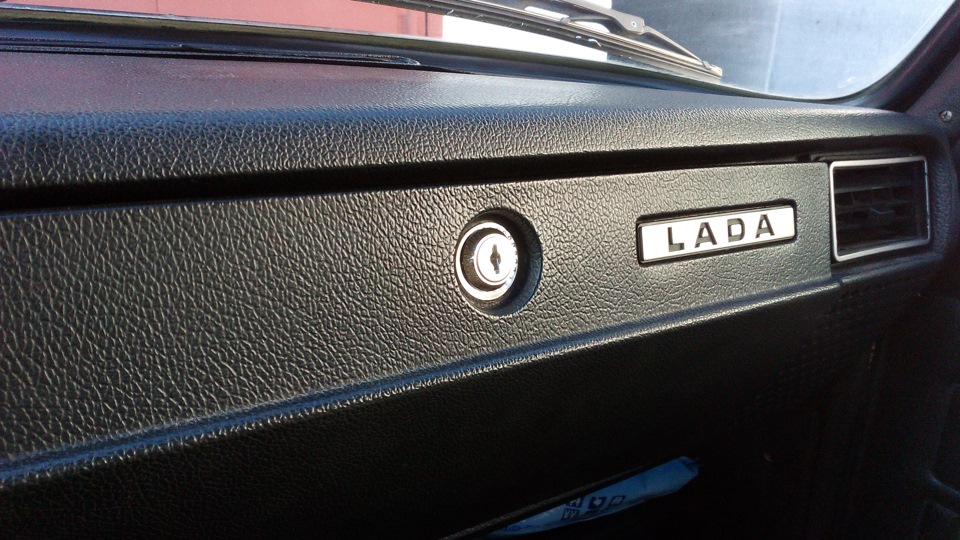

Одно из самых слабых мест в салоне семерки — бардачок. В отличии от более старых моделей жигулей, в семерке применяется бардачок, который открывается вниз. В связи с тем, что торпеда в семере маленькая и квадратная, применяемые петли и замок являются его слабым местом. Если машина прожила достаточно много, то вы обязательно столкнетесь с проблемой открытия бардачка на кочках. А потом он вообще перестанет закрываться. Вот и я — счастливый обладатель такой проблемы…был счастливым обладателем этой проблемы.
Были у меня идеи внедрить какой-нибудь газовый упор, пружину или вообще установить почтовый замок. В любом случае нужно было избавляться от стандартного замка, так как язычок, находящийся на самой торпеде, имел все шансы сломаться в дальнейшем.
Как-то раз, стоя на балконе, я нашел пару петель от своего старого шкафа. Петли были абсолютно новыми, потому что я их менял незадолго до того, как разобрал шкаф. Выкидывать их не стал, и правильно. Пошел я в машину, примерил и был приятно удивлен тем, что они туда могут встать. Долго долго эта мысль была в моей голове, пока у меня не появилась возможность проверить свою теорию, ведь торпеда то сейчас снята.

0:2394

Замена замка бардачка ВАЗ 2107

1:504

Мебельная петля

1:537

Смысл этих петель в том, что они абсолютно не зависят от температуры, в отличии, например, от газовых упоров, они надежнее, чем, например, мебельные магниты или липучка, плюс они позволяют избавиться от стандартной системы.
Для перехода на такие петли я купил металлические пластины.

1:1056


2:1561

Пластины

2:1581

Для начала, нужно избавиться от стандартных петель.

2:1679


3:2184

Как было

3:18


4:523

Как стало

4:544

Потом был долгий процесс примерки и прикрутки. Спустя несколько часов, все было закончено. Пока только одна петля, на вторую не хватило времени, но зато теперь я знаю, как все это дело правильно ставить. Вторая пластина была испорчена, хорошо что я взял две.

4:1014


5:1519

Петля на крышке бардачка

5:1568


6:2073

Открытый бардачок

6:36


7:541

Закрытый бардачок

7:578

Дальше в планах доделать вторую петлю, покрасить их, чтобы не бросались в глаза, а также обклеить бардачок изнутри карпетом, чтобы ничего не гремело.

7:853

Сегодня был в гараже и одной из задач было продолжить издеваться над бедной крышкой бардачка. Для начала я закончил вторую петлю.

7:1093


8:1598

Открыто

8:1616


9:2121

Закрыто

9:17

Затем я высверлил заклепки язычка стандартного замка. Он мне больше не понадобится, так как даже если одна из петель будет сломана — можно легко заменить ее на новую и все будет работать дальше.

9:375


10:880

Высверленный язычок.

10:922

Затем, дабы скрыть деревянные бруски от взора и немного сгладить их наличие, они были залиты пеной.

10:1106


11:1611

Запененные бруски

11:1648

После того, как все затвердело, я обрезал пену так, чтобы создать переход от пластика к бруску.

11:1823


12:2328

Вид после обрезки

12:35

Так как у меня больше нет стандартного замка и даже отверстие под него было заделано, нужно было что-то придумать. Естественно все уже было придумано давно, я лишь воплотил свою идею в жизнь.

12:385


13:890

Подпиленное отверстие от старого замка

13:966


14:1471

Язычок из стропы

14:1505

Далее крышка была оклеена карпетом. Получилось плоховато, но в принципе терпимо. К сожалению некоторые фотки не сохранились.

14:1737


15:2242

Крышка в сборе

15:29


16:534

Крышка в сборе 2

16:566

Ну и напоследок я покрасил из баллона петли, чтобы они не так сильно бросались в глаза.

16:727


17:1232

Покрашенные петли

17:1269

Осталось оклеить карпетом внутренности бардачка и уже устанавливать все это на машину. Надеюсь, что это будет скоро.

17:1486

Из всего того, что я планировал сделать с торпедой и бардачком осталось только одно — подсветка бардачка. В семерке она реализована крайне плохо, достаточно редко у кого работает правильно и почти не светит.
Первое, что пришло в голову, когда я начал задумываться о подсветке бардачка — светодиодная лента. На том и порешил.
Имеем обычный вещевой ящик 2107:

17:2195

Доработка бардачка ВАЗ 2107

18:504

Стандартный вещевой ящик

18:554

Имеем светодиодную ленту белую герметичную:

18:639


19:1144

Светодиодная лента

19:1183

Несколько минут пайки и отрезок ленты готов.

19:1268


20:1773

Пайка

20:1787

Вот лента уже на вещевом ящике:

20:1847


21:2352

Лента на бардачке

21:35

Остается ее только подключить к стабилизированным габаритам и приколхозить концевик на дверцу бардачка (стандартный концевик скорее всего не будет нормально работать).
Для понижения шумности бардачка я решил обклеить его внутри карпетом.

21:480


22:985

Карпет

22:1001

А также провести ту же операцию с пепельницей.

22:1089


23:1594

Пепельница

23:1618

7

Доброго времени суток всем. Ввиду холодов все меньше хочется проводить время в гараже, а между тем проявляются все новые и новые поломки. Благо на скорость пока не влияют, можно кататься до весны, а там нужно будет ремонтировать переднюю подвеску и что-то делать с ручником.
Салон так и не собран, поэтому сегодня выбрал время и поехал в гараж чтобы поставить бардачок, который долго лежал и ждал своего часа.

23:2423

Установка бардачка ВАЗ 2107

24:504

Полный комплект бардачка

24:554

В принципе работы было немного, но она достаточно неприятная и нудная. Нужно было засунуть все провода в гофру. В итоге, выяснилось, что гофра слишком тонкая, в общем то мне эти провода не мешают, так что пока оставлю их в таком виде. Придет время делать бороду — куплю гофру потолще и пихну их в нее. Мелкие провода сунул в тонкие гофры, чтобы не болтались просто так, хотя это и не особо было нужно. В общем то гофры навалом, так что не жалко.

24:1355


25:1860

Из салона

25:1881

Спустя некоторое время, бардачок был установлен. Заодно протянул провод для видеорегистратора. Опять же в бардачке будет лежать отдельный контакт на постоянный плюс, например, для зарядки телефона или чего-нибудь подобного.

25:2296


26:504

Бардачок в сборе

26:538


27:1043

Закрытый бардачок

27:1080

В принципе система с язычком оказалась не такой уж и плохой, а очень даже удобной. Не нужно больше тянуться к замку бардачка, достаточно просто потянуть за язычок. Так же не надо и доводить бардачок, он закрывается сам. Кстати внутри бардачка слева вы можете увидеть новый концевик для подсветки. Всем советую такую вещь — очень надежная штука, подсветка включается и выключается четко.
Сама подсветка еще больше порадовала. Ленту не видно, когда сидишь в кресле, но зато внутренности бардачка просматриваются изумительно, прям как я хотел.

27:2070


28:504

Подсветка бардачка

28:543

Ну будем кататься — тестировать эти петли, надеюсь на кочках бардачок больше открываться не будет. Самый большой плюс данной системы — ремонтопригодность. Если петли вышли из строя или разболтались — берешь и покупаешь новые и все работает дальше. Выглядит конечно архиколхозно, но зато выполняет все свои обязанности на 5+, лучше, чем штатные петли.
Есть конечно и недостатки этой системы — увеличенные зазоры крышки бардачка. Но с этим к сожалению, ничего не поделаешь, разве что ставить третью петлю и делать возвратные пружинки. Но тогда бардачок будет тяжело открываться, но зато если закроется — то сам не откроется никогда.
